LED异步屏专用控制器A1180

高性能LED异步屏专用控制器芯片A1180

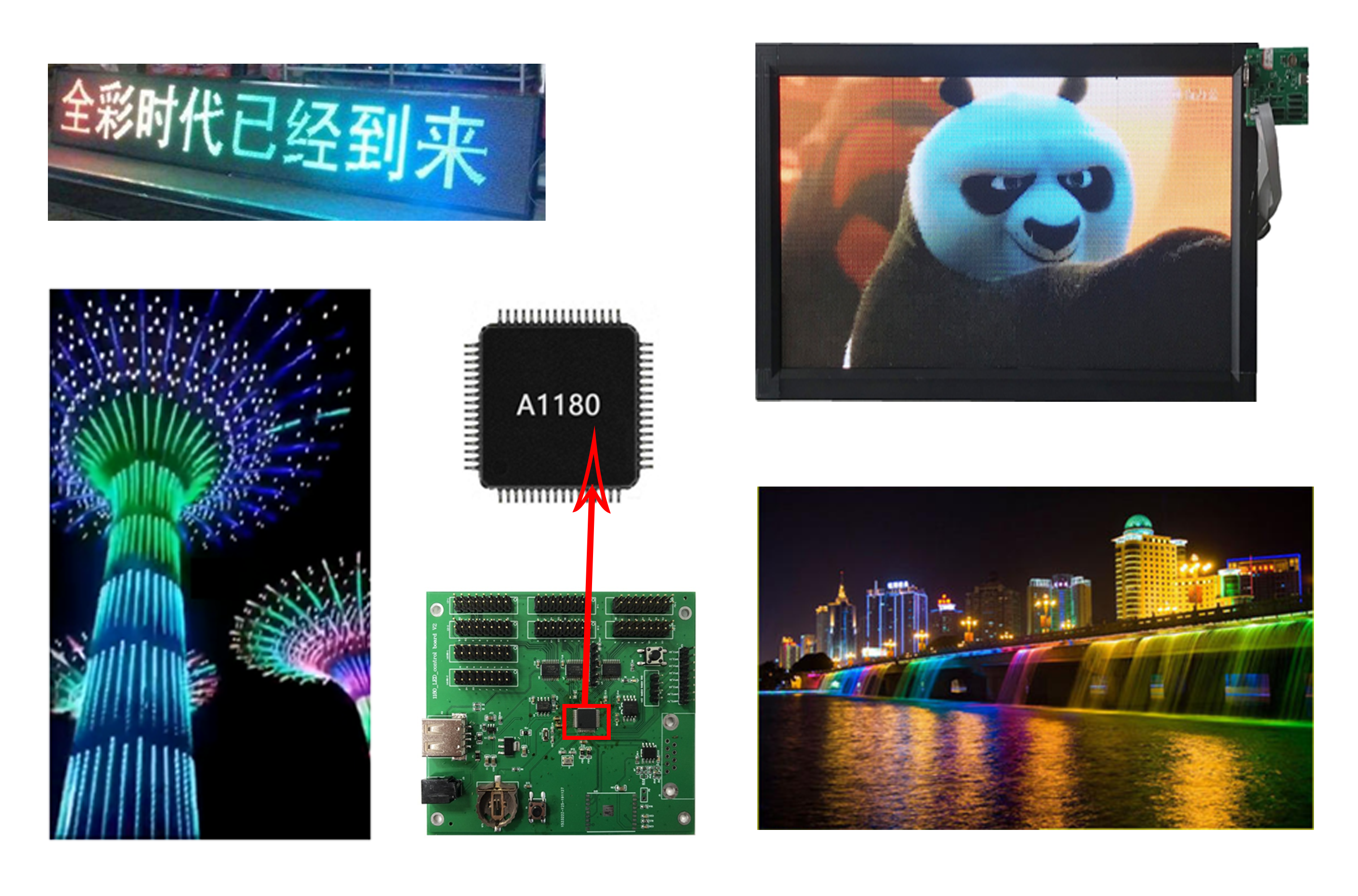

全彩LED显示屏 / 超大型单双色LED显示屏 / 全彩LED广告牌 / 大型LED彩灯亮化

芯片及应用方案介绍

A1180是Alphascale Technologies, Inc. 专门为全彩LED显示屏异步控制卡和全彩景观亮化开发的一款高性能专用控制器芯片,采用此芯片的控制卡,不需要外挂FPGA,也不需要SDRAM即可支持真实的RGB各8位(256级灰度)全彩LED显示屏或超大单双色LED屏。芯片内置专门设计的LED刷屏硬件,最高带载支持全彩512*64(8bit灰度),单双色4096*256(1bit灰度),支持1~32任意行扫。芯片集成了丰富的外围接口,几乎没有外部器件,兼容各种驱动芯片和LED屏板。客户可采用通用的Keil调试开发软件开发。

方案特点

(1)支持595,16188等驱动芯片;

(2)高性能:硬件刷屏,带载能力远超一般MCU;

(3)低成本:不需要FPGA,也不需要用高配置MCU;

(4)支持8-bit灰度全彩屏和超大型单双色屏;

(5)特技花样全覆盖,功能强大,控制面积灵活;

(6)USB接口,支持U盘传输节目;

(7)支持100种以上硬件扫描接口,兼容不同厂家屏板。

技术指标和参数



方案技术指标

控制点数

全彩屏512*64或256*128(RGB各8bit灰度)

单色屏4096*256,双色屏4096*128,

存储容量

最大64M Bytes

适配范围

16188或普通驱动的异步LED显示屏

软件功能

多节目、多区域

区域类型

字幕、时间,各种边框

时钟显示

中英文日期和时间

通讯接口

U盘、串口

显示接口

最多5个HUB75或8个HUB08或16个HUB12

传感器

可增加温度湿度

遥控器

可增加遥控器

亮度调节

16级亮度

远程开关

定时开关机

工作电压

5V

工作温度

-40度 ~ 80度

芯片型号

A1180

CPU

96MHz Cortex M0

SRAM/内置Flash

32KB/256KB

GPIO

50

电源电压范围

2.3V~3.6V

温度范围

-40~85℃

调试功能

SWD

通讯接口

UART0/1/2 I2C

RTC/看门狗

支持

USB

支持 Host/Device

QSPI

QSPI1/2

时钟

10KHz内部时钟 / 12MHz内部时钟,

12MHz外部晶振 / 32KHz外部晶振

封装/引脚数

LQFP/64
