LCD触控屏专用控制器A1150E

超高性价比LCD触控屏专用控制器芯片A1150E

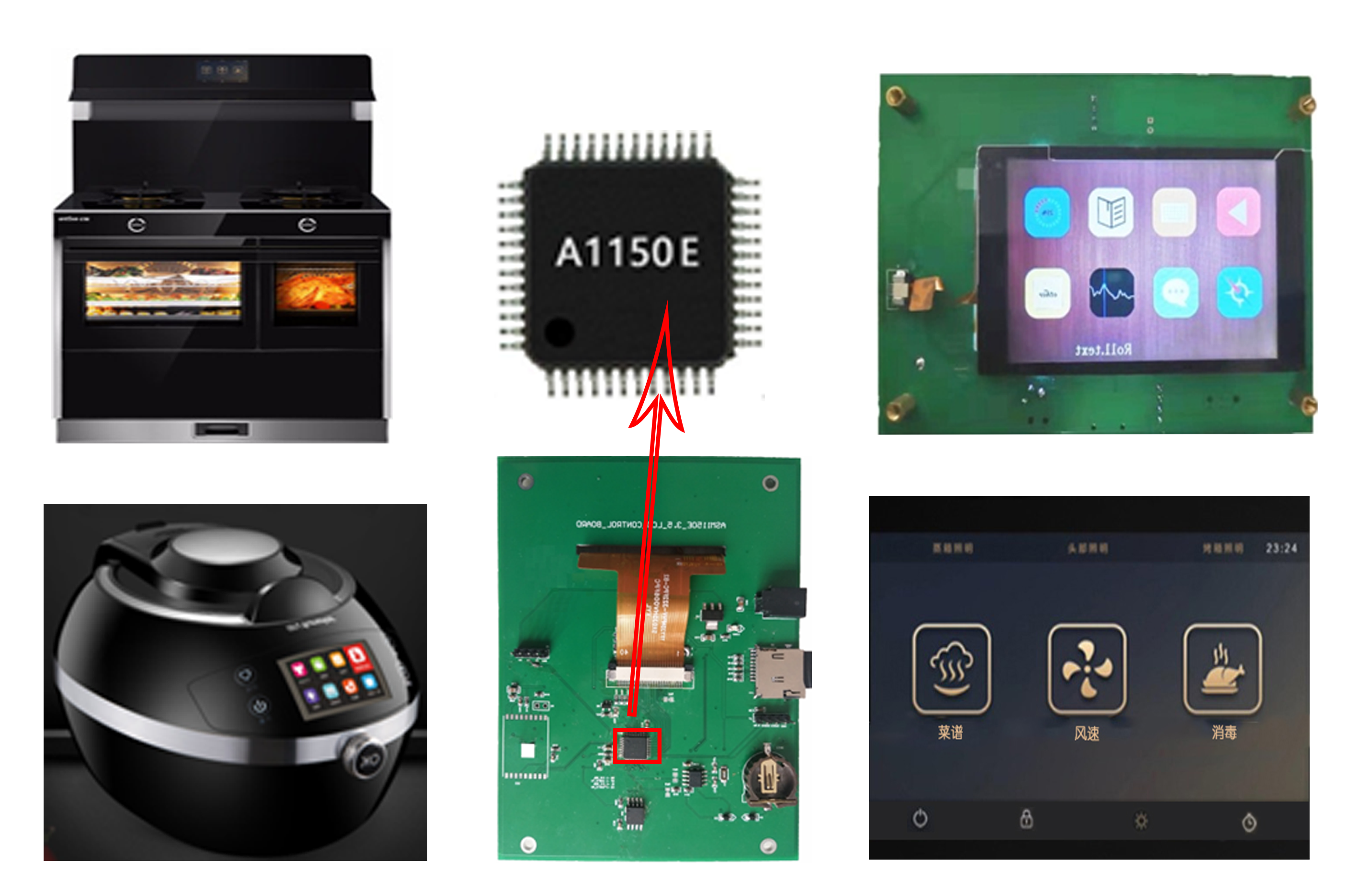

串口屏、组态屏、指令屏 / 工控人机交互界面 / 家电人机交互界面

芯片及应用方案介绍

A1150E芯片是AlphascaleTechnologies, Inc. 专门为LCD触控屏应用开发的一款高性能微控制器芯片,支持8位和16位色i8080接口的全彩LCD屏,分辨率高达480*320,刷屏速度高达24毫秒以下。芯片主频96MHz,是业内性能最高的M0内核芯片,内置32KB的SRAM,片外Flash可直接运行软件,QSPI速度高达96MHz,集成12位ADC和比较器等硬件资源,适合LCD触控屏、工业控制、家电等广泛应用,实现超高的性价比。

方案特点

(1)适用于小尺寸的i8080接口LCD模组,分辨率高达480*320,刷屏速度24ms以下;

(2)支持电阻触摸屏和电容触摸屏;

(3)支持i8080接口8-bit,16-bit数据总线以及SPI数据总线;

(4)支持SD卡固件升级以及图片字库等资源数据升级;

(5)Flash容量无限制;

(6)支持MCU芯片唯一序列号、随机数发生器等加密,保证代码安全;

(7)集成12位高精度ADC和比较器,支持2路USART,1路I2C等外设,外扩应用灵活。

MCU详细参数

产品型号

A1150E

CPU内核

Cortex-M0,96MHz

LCD接口

I8080接口,16线

电源电压范围

2.3V-3.6V

温度范围

-40~85

调试功能

SWD

随机数生成器

支持

芯片唯一序列号

支持

GPIO

43

通讯接口

3个UART0/1/2, 1个I2C

定时器

高级定时器TIM1/4, 通用定时器TIM15/16/17

PWM

12

ADC

8通道,12-bit精度,1Msps

比较器

2

看门狗

支持

DMA

4

QSPI

QSPI1,高达96MHz

时钟

10K Hz内部时钟,12MHz内部时钟

封装/引脚数

LQFP48
